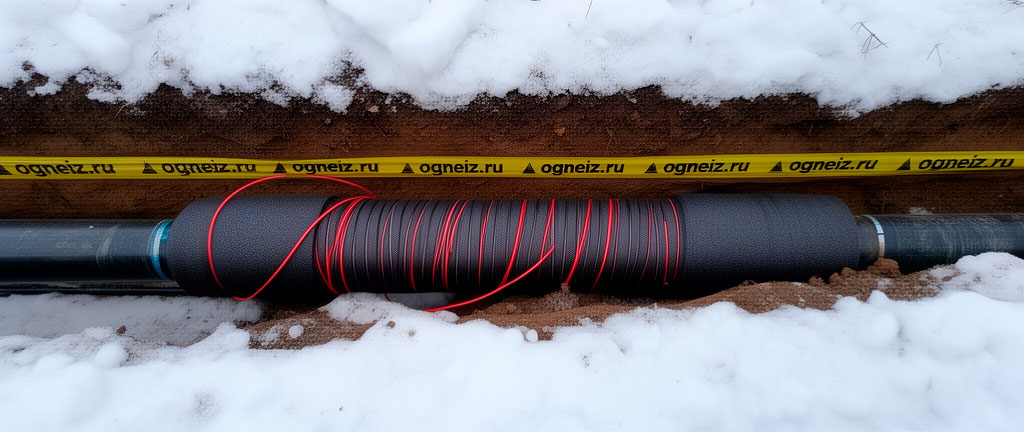

Защита труб от замерзания: изоляция плюс греющий кабель

Замерзание труб: масштаб проблемы и география рисков

По статистике аварийно-восстановительных служб, до 40% зимних аварий на трубопроводах ХВС в регионах с температурой ниже −20°C связаны с замерзанием воды. Стоимость восстановления одного замёрзшего участка (раскопка мёрзлого грунта, замена лопнувшей трубы, обратная засыпка, благоустройство) составляет 50–150 тыс. руб. за погонный метр. Для многоквартирного дома с четырьмя вводами ХВС риск замерзания хотя бы одного ввода в суровую зиму (−30°C и ниже) без изоляции составляет около 70%. Качественная изоляция снижает этот риск до 5%, а изоляция с греющим кабелем — до 0,1%.

География рисков: зона повышенной опасности — регионы Сибири и Дальнего Востока (Красноярск −40°C, Якутск −55°C), где глубина промерзания грунта достигает 2,5–3,5 м. Но даже в Центральной России (Москва: абсолютный минимум −42°C, нормативная глубина промерзания 1,4 м) незащищённый трубопровод ХВС на вводе в здание может замёрзнуть за 2–3 часа при температуре −25°C и остановке циркуляции.

Физика замерзания: сколько времени нужно трубе чтобы замёрзнуть

Время замерзания воды в трубе определяется тепловым балансом: количество теплоты, которое нужно отвести от воды для её охлаждения до 0°C и последующей кристаллизации, делится на мощность теплопотерь через изоляцию. Полная формула: τ = m × (c_p × Δt + L) / q, где m — масса воды в 1 пог. м трубы (кг/м), c_p = 4,18 кДж/кг·°C — теплоёмкость воды, Δt — перепад от начальной температуры до 0°C, L = 334 кДж/кг — скрытая теплота кристаллизации (энергия, которую нужно отвести для превращения воды в лёд без изменения температуры), q — теплопотери через изоляцию (Вт/м).

Для трубы ∅ 57 мм (m = 2,0 кг/м), t_w = +5°C, t_a = −25°C. Теплота охлаждения: 2,0 × 4,18 × 5 = 41,8 кДж/м. Теплота кристаллизации: 2,0 × 334 = 668 кДж/м. Суммарная энергия: 709,8 кДж/м. Без изоляции: q = α × πd × Δt = 12 × 3,14 × 0,057 × 30 = 64,5 Вт/м. Время: τ = 709 800 / 64,5 = 11 005 с = 3,1 часа. С изоляцией каучук 25 мм: q = 8,6 Вт/м (расчёт по СП 61.13330). Время: τ = 709 800 / 8,6 = 82 535 с = 22,9 часа. Изоляция увеличила время до замерзания в 7,5 раз. Но при остановке на выходные (48 часов) — риск сохраняется. Требуется либо увеличение толщины изоляции, либо греющий кабель.

Расчёт толщины изоляции для защиты от замерзания

Методика по СП 61.13330.2020: толщина изоляции подбирается из условия, что температура воды не опустится ниже 0°C за время τ_stop — максимальное время аварийной остановки циркуляции (принимается по паспорту системы: для жилых домов — 4 часа, для производств — 2–8 часов). Расчёт итерационный: задаёмся толщиной δ, вычисляем теплопотери q, время τ = (m × c_p × Δt + m × L) / q. Если τ < τ_stop — увеличиваем δ. Для типовых условий (t_w = +5°C, t_a = −30°C, τ_stop = 4 часа) требуемая толщина каучуковой изоляции на 40–60% больше, чем по условию теплопотерь.

Активная защита: греющий кабель — типы и подбор

Греющий кабель — электрический нагревательный элемент, монтируемый на трубу под изоляцией. Два основных типа: резистивный (постоянная мощность по всей длине, дешевле на 30–40%, но нельзя резать — только фиксированные длины) и саморегулирующийся (мощность зависит от локальной температуры: чем холоднее участок, тем больше нагрев; можно резать любой длины). Для трубопроводов ХВС оптимален саморегулирующийся кабель мощностью 10–25 Вт/м. Подбор: мощность кабеля должна компенсировать теплопотери через изоляцию при минимальной расчётной температуре с запасом 30%. Для трубы ∅ 57 мм с изоляцией 25 мм при −30°C теплопотери 12 Вт/м → кабель 16 Вт/м (12 × 1,3 = 15,6, округляем до ближайшего стандартного).

Пример 1: водопровод в неотапливаемом подвале

Труба ∅ 42 мм, t_w = +7°C, подвал t_a = −15°C (минимальная зафиксированная), τ_stop = 4 часа. Без изоляции: q = 12 × 3,14 × 0,042 × 22 = 34,8 Вт/м, τ = (1,1 × 4,18 × 7 + 1,1 × 334) × 1000 / 34,8 = (32,2 + 367,4) × 1000 / 34,8 = 11 483 с = 3,2 часа — недостаточно. С изоляцией каучук 19 мм: q = 5,2 Вт/м, τ = 399 600 / 5,2 = 76 846 с = 21,3 часа — достаточно. Принимаем 19 мм. Дополнительная мера: при прогнозе ниже −20°C — включение греющего кабеля 10 Вт/м.

Таблица: время до замерзания для разных труб

Условия: t_w = +5°C, t_a = −25°C, вода неподвижна.

Нормативные документы

1. СП 61.13330.2020 «Тепловая изоляция»
2. СП 31.13330.2012 «Водоснабжение. Наружные сети»
3. СП 50.13330.2012 «Тепловая защита зданий»
4. ГОСТ 31913-2011 «Материалы теплоизоляционные»
