Изоляция фланцевых соединений и трубопроводной арматуры: съёмные решения

Теплопотери через арматуру: масштаб проблемы

Запорная и регулирующая арматура — «чёрные дыры» в системе теплоизоляции трубопроводов. На типовом трубопроводе ∅ 108 мм одна неизолированная задвижка Ду100 создаёт теплопотери, эквивалентные 3–5 погонным метрам прямой трубы без изоляции. Причина не только в сложной геометрии корпуса, но и в том, что через металлический шток, маховик и фланцы формируются мощные «тепловые мосты», по которым тепло уходит в окружающую среду, минуя изоляционный слой на прямой трубе.

По данным тепловизионных обследований тепловых сетей (исследование МЭИ, 2024), на участке трубопровода длиной 100 м с пятью единицами арматуры (задвижки, фланцы, компенсатор) доля теплопотерь через арматуру составляет 18–35% от общих потерь участка — при том, что сама арматура занимает менее 5% длины. В денежном выражении для паропровода ∅ 219 мм (t = 180°C) ежегодные потери через одну неизолированную задвижку достигают 85 000–120 000 рублей. Изоляция задвижки съёмным чехлом стоимостью 5 000 руб. окупается за 2–3 недели.

Нормативные требования: СП 61.13330, раздел 8

СП 61.13330.2020, раздел 8, прямо требует теплоизоляции арматуры, фланцевых соединений, компенсаторов и опор. Пункт 8.1: «Тепловой изоляции подлежат… фланцевые соединения, арматура, компенсаторы, а также участки трубопроводов в местах установки опор и подвесов». Пункт 8.3: «Конструкция тепловой изоляции арматуры и фланцевых соединений должна предусматривать возможность доступа к ним для обслуживания без нарушения целостности изоляции прилегающих участков». Именно это требование делает съёмную изоляцию основным решением для арматуры.

Для трубопроводов с температурой теплоносителя выше +100°C изоляция арматуры обязательна независимо от места прокладки. Для трубопроводов ХВС изоляция арматуры требуется в помещениях с относительной влажностью выше 60% (для предотвращения конденсации на поверхности арматуры). СНиП 41-03-2003 (предыдущая редакция) допускал отсутствие изоляции на арматуре при t < +100°C — СП 61.13330.2020 это послабление убрал.

Съёмная изоляция: конструкция, материалы, технология изготовления

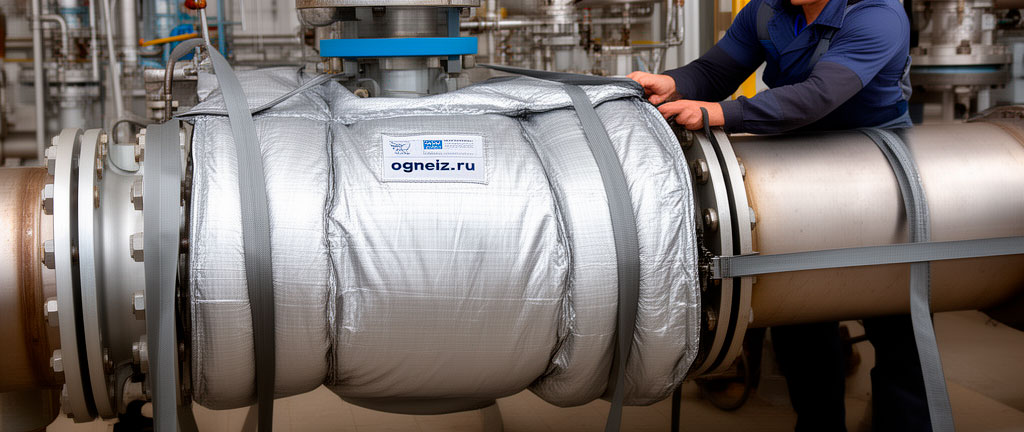

Съёмный изоляционный чехол состоит из трёх слоёв. Наружный слой — покровная ткань, определяющая стойкость к температуре, UV, химическим воздействиям и механическим нагрузкам. Для температур до +250°C применяется стеклоткань с силиконовым покрытием (плотность 600 г/м², толщина 0,5 мм). Для +250…+600°C — стеклоткань с тефлоновым покрытием или базальтовая ткань с вермикулитовым покрытием. Для +600…+1000°C — кремнезёмная ткань КТ-11.

Средний слой — теплоизоляционный материал. Оптимальный выбор — иглопробивное базальтовое волокно плотностью 100–150 кг/м³ (не слёживается при вибрации, в отличие от рулонной минваты) или прошивной базальтовый мат. Толщина принимается равной толщине изоляции прилегающей трубы. Внутренний слой (опционально) — металлическая сетка из оцинкованной проволоки ∅ 0,5 мм с ячейкой 10×10 мм для защиты от истирания при многократном монтаже-демонтаже.

Фиксация: для температур до +100°C — застёжки-липучки (велкро) шириной 50 мм. Для +100…+250°C — ремни с металлическими пряжками. Для температур выше +250°C — бандажные ленты из нержавеющей стали с пружинными фиксаторами. Чехол должен перекрывать прилегающую изоляцию трубы на 50–100 мм с каждой стороны для исключения зазора.

Расчёт площади и объёма изоляции арматуры

Точный метод: площадь поверхности арматуры вычисляется по её геометрическим размерам (длина, диаметр корпуса, площадь фланцев) плюс 15% на подрезку и нахлёсты. Фактический метод (рекомендуемый для смет): коэффициент пересчёта арматуры в эквивалентную длину трубы того же диаметра.

Таблица: коэффициент пересчёта арматуры в эквивалентную длину трубы

Значения в метрах эквивалентной длины прямой трубы того же диаметра. Коэффициент включает запас на подрезку 10%. Источник: методика МЭИ, верифицированная на теплосетях МОЭК.

Пример 1: задвижка Ду150 на паропроводе

Исходные: задвижка 30с941нж Ду150, t_w = 180°C, эстакада (t_a = −5°C среднегодовая). Труба ∅ 159×6 мм, изоляция — минвата 60 мм + окожушка оцинкованная. Площадь изоляции трубы на 1 пог. м: π × (0,159 + 2×0,06) = 0,876 м²/м. Эквивалентная длина задвижки: 3,5 м. Площадь изоляции задвижки: 0,876 × 3,5 × 1,15 (коэф. запаса) = 3,53 м². Стоимость изготовления чехла: 3,53 × 1 500 руб./м² (материал + работа) = 5 295 руб. Теплопотери неизолированной задвижки при t = 180°C: q ≈ 1 200 Вт. С изоляцией: q ≈ 150 Вт. Экономия: 1 050 Вт × 8 760 ч = 9 198 кВт·ч/год = 7,9 Гкал/год × 1 800 руб./Гкал = 14 220 руб./год. Окупаемость: 5 295 / 14 220 = 0,37 года = 4,5 месяца.

Экономика: окупаемость изоляции арматуры

Нормативные документы

1. СП 61.13330.2020 «Тепловая изоляция», раздел 8
2. ГОСТ 31913-2011 «Материалы теплоизоляционные»
3. СНиП 41-03-2003 (предыдущая редакция — для сравнения)
4. Методика МЭИ «Расчёт теплопотерь через арматуру», 2024
