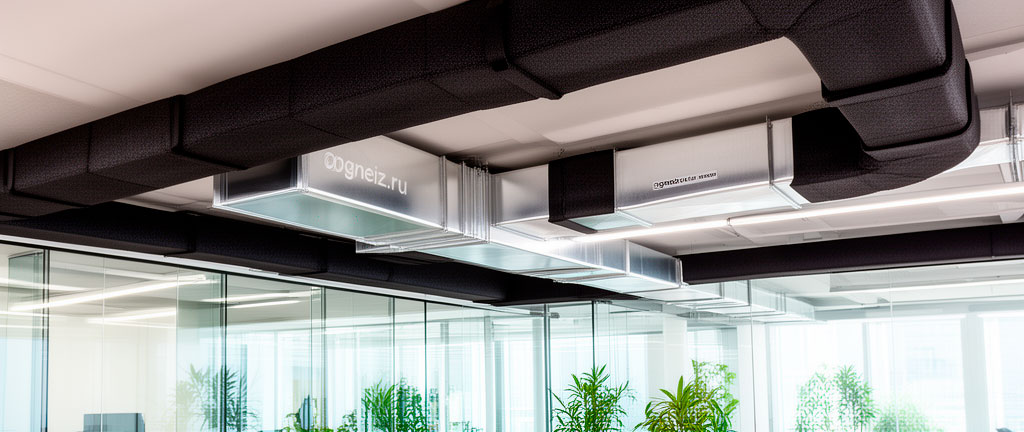

Изоляция воздуховодов: материалы, расчёт толщины, защита от конденсата

Изоляция воздуховодов: когда конденсат страшнее пожара

Воздуховоды вентиляции и кондиционирования — уникальный объект изоляции, сочетающий два противоположных режима. Летом через приточный воздуховод идёт холодный воздух (+12…+16°C), и на его стенках конденсируется влага. Зимой через тот же воздуховод идёт тёплый воздух (+20…+25°C), и изоляция работает как тепловая (предотвращение потерь тепла в холодном чердаке или на улице). В системах дымоудаления добавляется третий режим: при пожаре изоляция должна сохранять свою функцию при температуре 400–600°C в течение 60–120 минут.

Капель с воздуховодов над подвесным потолком — классическая проблема торговых центров, ресторанов и офисов. Капля воды, упавшая на дорогой товар или на компьютер серверной, — это не просто неудобство, а прямой убыток. Причина капели — отсутствие или недостаточная толщина изоляции холодного воздуховода: температура воздуха внутри +12°C, снаружи +25°C (φ = 60%, t_росы = +16,7°C), без изоляции поверхность воздуховода охлаждается до +12…+14°C, что ниже точки росы — конденсат выпадает.

СП 61.13330.2012: изоляция воздуховодов систем вентиляции и кондиционирования обязательна, если перепад температур между воздухом внутри и снаружи воздуховода превышает 5°C. Для приточной установки, подающей воздух +15°C в помещение с t = +25°C, перепад 10°C — изоляция обязательна.

Три типа воздуховодов, три типа изоляции

• Холодные воздуховоды (приточные, кондиционирования). Задача: предотвращение конденсации. Требуется высокая паронепроницаемость (μ ≥ 5 000) и непрерывность пароизоляционного слоя — каждое непроклеенное место становится точкой конденсации. Лучший материал — каучуковые маты и цилиндры. Толщина: 9–25 мм в зависимости от диаметра и разницы t.
• Тёплые воздуховоды (вытяжные, дымоудаления — не пожарный режим). Задача: энергосбережение (не греть холодный чердак тёплым воздухом). Требуется низкая теплопроводность, пароизоляция не обязательна (труба теплее воздуха — конденсации нет). Лучшие материалы: минвата прошивная, стекловата. Толщина: 50–100 мм.
• Воздуховоды дымоудаления (пожарный режим). Задача: сохранение целостности и теплоизолирующей способности при 400–600°C. Требуется полная негорючесть (НГ), отсутствие дымообразования. Лучший материал: БСТВ-маты, плиты Cerablanket. Толщина: 30–60 мм для EI60–EI90. Каучук и ППЭ здесь категорически запрещены — горят с выделением ядовитого дыма.

Сравнительная таблица изоляции воздуховодов: 6 решений

Пример: изоляция воздуховодов приточно-вытяжной установки для бизнес-центра

Исходные данные: приточно-вытяжная установка (ПВУ) производительностью 25 000 м³/ч, обслуживает 3 этажа бизнес-центра (3 600 м²). Приточный воздуховод: 1 000×600 мм, длина 18 м (по техэтажу) + 3 вертикальных ответвления 600×400 мм по 4 м каждое (12 м). Температура приточного воздуха: +14°C летом. Температура на техэтаже: +30°C (летом). Разница: 16°C — изоляция обязательна.

Расчёт конденсации. t_росы при t = +30°C, φ = 50%: ~+18,4°C. Температура воздуха +14°C → поверхность воздуховода охладится до ~+15°C, что ниже +18,4°C — конденсат будет выпадать гарантированно. Требуется изоляция, обеспечивающая t_пов > 18,4°C. Расчётная толщина каучука K-Flex: 13 мм. Стандартно берём 19 мм.

Расчёт материалов. Площадь магистрального воздуховода: периметр (1,0+0,6)×2 = 3,2 м, площадь 3,2 × 18 = 57,6 м². Ответвления: периметр (0,6+0,4)×2 = 2,0 м, площадь 2,0 × 12 = 24 м². Итого: 81,6 м². K-Flex Duct 19 мм, самоклеящийся: 81,6 × 780 руб./м² = 63 648 руб. Алюминиевый скотч для проклейки стыков: 4 рулона × 950 руб. = 3 800 руб. Клей для торцевых стыков: 2 л × 1 800 руб. = 3 600 руб.

Итого. Материалы: 71 048 руб. Монтаж: 81,6 м² × 350 руб./м² = 28 560 руб. Всего: ~100 000 руб. Удельно: ~1 225 руб./м² изолированной поверхности или ~3 300 руб./м.п. магистрального воздуховода. Защита от капели на 20 лет. Стоимость одного инцидента (капля на сервер) — от 100 000 руб. и выше.

Нормативные документы

1. СП 61.13330.2012 «Тепловая изоляция»
2. СП 60.13330.2020 «Отопление, вентиляция, кондиционирование»
3. СП 7.13130.2013 «Противопожарная вентиляция»
4. ГОСТ Р 53299-2009 «Воздуховоды. Метод испытаний»
