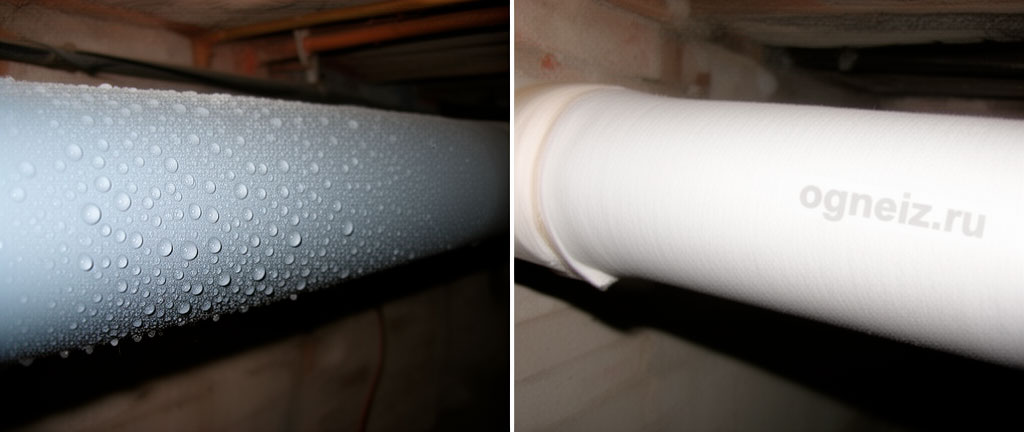

Точка росы в изоляции: почему появляется конденсат и как его избежать

Физика конденсации: парциальное давление и точка росы

Воздух всегда содержит водяной пар. Количество пара характеризуется парциальным давлением p_v (Па). При данной температуре воздух может удерживать строго определённое максимальное количество пара — давление насыщения p_sat(t). Относительная влажность φ = p_v / p_sat × 100%. Когда воздух охлаждается до температуры, при которой p_v становится равным p_sat(t), наступает насыщение (φ = 100%) и начинается конденсация. Эта температура называется точкой росы t_d

Формула для расчёта t_d (приближённая, для t = 0…+60°C, погрешность ±0,4°C): t_d = (b × γ) / (a − γ), где γ = a × t / (b + t) + ln(φ/100), a = 17,27, b = 237,7°C. Пример: t = +25°C, φ = 60%. γ = 17,27 × 25 / (237,7 + 25) + ln(0,6) = 1,642 + (−0,511) = 1,131. t_d = 237,7 × 1,131 / (17,27 − 1,131) = 268,8 / 16,14 = +16,7°C. Именно поэтому на стакане с ледяной водой (t ≈ +5°C) в тёплой комнате выступают капли — температура поверхности ниже точки росы.

Таблица точек росы для типовых условий

Как пользоваться таблицей: для подвала с температурой +20°C и влажностью 80% точка росы +16,5°C. Труба ХВС с температурой воды +8°C — на 8,5°C ниже точки росы, конденсат неизбежен без изоляции. Для технического этажа с t = +30°C и φ = 60% точка росы +21,4°C — конденсат на трубах ХВС образуется даже при +15°C на поверхности.

Почему появляется конденсат под изоляцией: 5 причин

Причина 1 — недостаточная толщина изоляции. Расчёт выполнен только по теплопотерям (СП 61.13330, прил. Б), без проверки на невыпадение конденсата. Для ХВС толщина, достаточная по теплопотерям, часто недостаточна по конденсату — требуется на 20–40% больше.

Причина 2 — диффузия пара через изоляцию. Для материалов с μ < 1000 (минеральная вата, некоторые марки вспененного полиэтилена) водяной пар свободно диффундирует через слой изоляции к холодной поверхности трубы. Даже если температура на наружной поверхности изоляции выше точки росы, внутри слоя пар конденсируется. Решение: пароизоляция с μ > 10 000.

Причина 3 — непроклеенные стыки и швы. Для каучуковой изоляции с μ ≥ 5000 непроклеенный продольный шов длиной 1 м эквивалентен отверстию диаметром 6–8 мм — через него проходит в 1000 раз больше пара, чем через сам материал. Решение: 100% проклейка швов и стыков.

Причина 4 — микротрещины в пароизоляции. Алюминиевая фольга толщиной 0,05 мм при неаккуратном монтаже получает микротрещины и проколы. Прокол диаметром 1 мм на 1 м² фольги увеличивает паропроницаемость системы в 50–100 раз. Решение: фольга не менее 0,1 мм, армированная.

Причина 5 — «мостики холода» через крепёж. Металлические бандажи и подвесы без терморазрыва проводят холод от трубы к наружной поверхности изоляции. В точке контакта температура падает ниже точки росы — локальный конденсат. Решение: бандажи с теплоизоляционной прокладкой, подвесы с термовкладышем.

Влияние материала изоляции: μ, λ, замкнутые vs открытые поры

Ключевой вывод: для труб ХВС и холодоснабжения без отдельной пароизоляции допустимы только материалы с μ ≥ 5000 — каучук, ППУ, минвата с алюминиевой фольгой. Полиэтилен с μ = 1500–3000 может применяться только в сухих помещениях с φ ≤ 60% и при температуре воды не ниже +10°C.

Расчёт толщины изоляции на невыпадение конденсата

Согласно СП 61.13330.2020 (п. 6.4), для трубопроводов с отрицательной температурой и трубопроводов ХВС толщина изоляции должна обеспечивать температуру на поверхности изоляции t_s не менее чем на 1°C выше точки росы t_d. Расчётная формула: t_s = t_a − (t_a − t_w) × α⁻¹ / (R_i + α⁻¹), где R_i = ln(d_i/d) / (2πλ) — термическое сопротивление изоляции (м·К/Вт на пог. м), α = 10 Вт/м²·К — коэффициент теплоотдачи с поверхности (помещение).

Алгоритм: задаёмся начальной толщиной δ, вычисляем d_i = d + 2δ, вычисляем R_i, вычисляем t_s. Если t_s < t_d + 1°C — увеличиваем δ и повторяем. Если t_s > t_d + 3°C — можно уменьшить δ (экономия материала). Оптимально: t_s = t_d + 2°C.

Пример 1: трубопровод ХВС в подвале жилого дома

Исходные: труба ∅ 57×3,5 мм (d = 0,057 м), t_w = +7°C (летняя температура ХВС), подвал: t_a = +22°C, φ = 75% → t_d = +17,5°C. Материал — каучук K-Flex ST (λ₀ = 0,036, k_t = 0,0001).

Итерация 1: δ = 13 мм. t_m = (7 − 10)/2 = −1,5°C (холодная изоляция). λ_расч = 0,036 + 0,0001 × (−1,5 − 20) = 0,0339 Вт/м·К. d_i = 0,057 + 2×0,013 = 0,083 м. R_i = ln(0,083/0,057) / (2π×0,0339) = 0,375 / 0,213 = 1,761. t_s = 22 − (22−7) × (1/10) / (1,761 + 0,1) = 22 − 15 × 0,1 / 1,861 = 22 − 0,81 = +21,2°C. t_s (21,2) > t_d + 1 (18,5) — условие выполняется. Принимаем 13 мм. Проверка на теплопотери: q = (22−7)/1,861 = 8,1 Вт/м — соответствует нормам.

Итерация 2 (проверка на граничные условия): та же труба, но зимой в неотапливаемом подвале: t_a = +5°C, φ = 85% → t_d = +3°C. t_s = 5 − (5−7) × 0,1 / 1,861 = 5 + 0,11 = +5,1°C > 3+1 — условие выполняется. Конденсат не выпадет ни летом, ни зимой.

Пример 2: фреоновая трасса системы кондиционирования

Исходные: медная труба ∅ 22 мм (d = 0,022 м), t_w = −5°C (всасывающая линия), прокладка в межпотолочном пространстве: t_a = +30°C, φ = 65% → t_d = +22,7°C. Материал — каучук K-Flex ECO (λ₀ = 0,035, k_t = 0,0001, μ = 7000).

δ = 19 мм. t_m = (−5 − 10)/2 = −7,5°C. λ_расч = 0,035 + 0,0001 × (−7,5 − 20) = 0,0323. d_i = 0,022 + 2×0,019 = 0,060 м. R_i = ln(0,060/0,022)/(2π×0,0323) = 1,004/0,203 = 4,95. t_s = 30 − (30 − (−5)) × 0,1 / (4,95 + 0,1) = 30 − 3,5/5,05 = +29,3°C. Результат: 29,3 >> 22,7+1 — условие выполняется с большим запасом. Можно снизить до 13 мм: δ = 13 мм, R_i = ln(0,048/0,022)/(2π×0,0323) = 0,781/0,203 = 3,85. t_s = 30 − 3,5/3,95 = +29,1°C. Всё равно с запасом. Принимаем 13 мм — экономия 32% материала.

Примечание: на фреоновых трассах критически важна 100% герметизация стыков — жидкий фреон при утечке мгновенно охлаждает поверхность до −40°C, что вызывает конденсацию даже через микрощели.

Пример 3: трубопровод ледяной воды на производстве

Исходные: труба ∅ 159×5 мм (d = 0,159 м), t_w = +1°C (ледяная вода для технологических нужд), цех: t_a = +28°C, φ = 80% → t_d = +24,3°C. Материал — минвата + алюминиевая фольга (λ₀ = 0,038, k_t = 0,0003).

δ = 60 мм. t_m = (1 − 10)/2 = −4,5°C. λ_расч = 0,038 + 0,0003 × (−4,5 − 20) = 0,0307. d_i = 0,159 + 2×0,060 = 0,279 м. R_i = ln(0,279/0,159)/(2π×0,0307) = 0,562/0,193 = 2,91. t_s = 28 − (28−1) × 0,1 / (2,91+0,1) = 28 − 2,7/3,01 = +27,1°C. t_s (27,1) > t_d+1 (25,3) — условие выполняется. Принимаем 60 мм. Обязательное условие: пароизоляция алюминиевой фольгой с проклейкой стыков алюминиевым скотчем.

Практические решения: 7 способов гарантированно избежать конденсата

Способ 1 (оптимальный): каучуковая изоляция с μ ≥ 5000. Не требует отдельной пароизоляции, работает как «паробарьер + теплоизолятор». Применение: любые трубопроводы ХВС, холодоснабжения, кондиционирования внутри помещений.

Способ 2 (бюджетный): полиэтиленовая изоляция сшитая (PEX, μ ≥ 3000). Допустима при φ ≤ 70% и t_w ≥ +5°C. При φ > 70% — требуется дополнительная пароизоляция.

Способ 3 (высокотемпературный): минвата + алюминиевая фольга. Для труб с t > +150°C и наружной прокладки. Фольга выполняет двойную функцию: пароизоляция (μ > 10 000) и защита от атмосферных осадков.

Способ 4: самоклеящаяся изоляция — клеевой слой обеспечивает 100% прилегание к трубе без воздушных зазоров. Исключает конденсацию под изоляцией даже при микротрещинах в швах.

Способ 5: увеличение толщины на 20–30% сверх расчётной — компенсирует возможные отклонения при монтаже и старение материала.

Способ 6: организация вентиляции пространства вокруг труб. Для технических подполий и этажей — естественная вентиляция снижает локальную влажность на 10–20%.

Способ 7: контроль влажности. В помещениях с постоянно высокой влажностью (бассейны, прачечные) — установка осушителей воздуха для снижения φ до ≤ 60%.

Типичные ошибки при проектировании и монтаже

1. Назначение толщины изоляции «как для отопления» без расчёта на конденсат. Результат: для ХВС требуется на 30–50% большая толщина, чем для отопления при той же температуре. 2. Использование минваты без пароизоляции на ХВС. Результат: через 3–6 месяцев изоляция набирает влагу, теплопроводность возрастает вдвое, начинается коррозия трубы. 3. Экономия на ленте для стыков: «и так сойдётся». Результат: микрощели, диффузия пара, конденсат. 4. Монтаж при высокой влажности (> 80%). Результат: влажный воздух остаётся в порах изоляции и конденсируется при первом же охлаждении трубы.

Нормативные документы

1. СП 61.13330.2020 «Тепловая изоляция оборудования и трубопроводов» (п. 6.4, приложение Б)
2. СП 50.13330.2012 «Тепловая защита зданий» (расчёт точки росы, приложение Р)
3. ГОСТ 31913-2011 «Материалы теплоизоляционные. Методы испытаний»
4. ISO 13788:2012 «Hygrothermal performance of building components»
