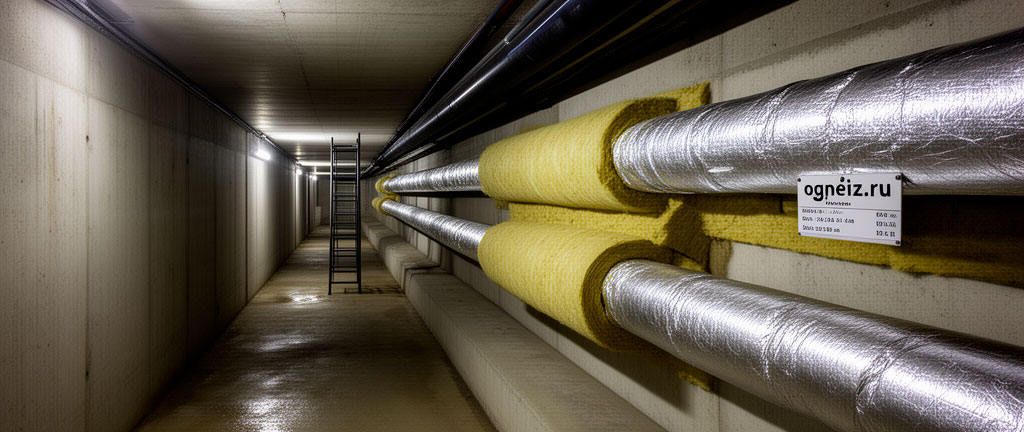

Изоляция трубопроводов: расчёт толщины, сравнение материалов, примеры

Изоляция трубопроводов: экономика или безопасность?

Трубопроводная изоляция преследует три цели, каждая из которых имеет конкретный экономический эквивалент. Цель 1 — энергосбережение: согласно СП 61.13330.2012, тепловые потери неизолированного трубопровода отопления D108 при температуре теплоносителя +95°C достигают 350–400 Вт/м. За отопительный сезон (5 000 ч.) один погонный метр теряет 1 750–2 000 кВт·ч. При тарифе 4 руб./кВт·ч это 7 000–8 000 руб./год с метра. Правильно подобранная изоляция толщиной 40 мм снижает потери до 35–40 Вт/м — окупаемость 3–5 месяцев.

Цель 2 — предотвращение конденсации. На трубах холодного водоснабжения (+5…+7°C) во влажном подвале конденсат выпадает круглый год. Влага вызывает коррозию стальных труб и создаёт среду для плесени. Правильная изоляция с пароизоляционным слоем решает проблему полностью.

Цель 3 — защита персонала от ожогов. Согласно ГОСТ 12.1.005-88, температура доступных для прикосновения поверхностей не должна превышать +45°C. Труба с теплоносителем +130°C без изоляции — прямой источник производственного травматизма.

Тепловая изоляция: расчёт по СП 61.13330

СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов» — основной документ для расчёта толщины изоляции. Расчёт ведётся по нормированной плотности теплового потока (таблицы приложения В), зависящей от диаметра трубопровода, температуры теплоносителя и способа прокладки (открытая, в канале, бесканальная).

Для трубопровода D159 мм с теплоносителем +150°C при открытой прокладке на открытом воздухе нормируемая плотность теплового потока — 40 Вт/м². Для изоляции из матов прошивных плотностью 100 кг/м³ (λ = 0,045 Вт/(м·K)) требуемая толщина составит около 70 мм. Для каучуковой изоляции (λ = 0,036 Вт/(м·K)) — около 50 мм.

Формула для однослойной цилиндрической изоляции:

ln(B) = 2πλ (t_т − t_н) / (q_L B − R_н)

где B = d_из / d_тр — отношение диаметра изолированной трубы к диаметру трубы; λ — теплопроводность изоляции при средней температуре; t_т — температура теплоносителя; t_н — температура наружного воздуха; q_L — нормируемая линейная плотность теплового потока, Вт/м; R_н — термическое сопротивление наружной поверхности. Решается методом последовательных приближений.

На практике 80% проектировщиков используют не аналитический расчёт, а таблицы производителей изоляции, где толщина уже подобрана под стандартные диаметры и температуры. Это допустимо, если таблицы утверждены в составе сертификационной документации.

Холодильная изоляция: точка росы и пароизоляция

Изоляция холодных трубопроводов (хладоснабжение, кондиционирование, ХВС) принципиально сложнее тепловой, поскольку основная угроза — диффузия водяного пара внутрь изоляции. Тёплый влажный воздух помещения (t = +25°C, φ = 60%, точка росы +16,7°C) контактирует с холодной поверхностью изоляции (+7°C). Если изоляция негерметична, пар проникает внутрь к холодной трубе, конденсируется, и за 1–2 сезона изоляция превращается в мокрую губку с теплопроводностью воды (0,6 Вт/(м·K)) вместо теплопроводности сухого каучука (0,036 Вт/(м·K)). Изоляция перестаёт работать.

Ключевое правило: коэффициент сопротивления паропроницанию μ должен быть не менее 5 000 для холодной изоляции. Этому требованию полностью удовлетворяет только каучук (μ = 5 000–7 000). Вспененный полиэтилен (μ = 3 000–4 000) — с оговорками. Минеральная вата (μ = 1–2) без дополнительной пароизоляции на холодных трубах не применяется категорически.

Расчёт толщины изоляции для холодных труб ведётся не по тепловому потоку, а по недопущению конденсации на поверхности изоляции. Требование: температура на поверхности изоляции должна быть выше точки росы окружающего воздуха минимум на 1°C.

Сравнительная таблица: стоимость изоляции 100 м трубопровода

Условия расчёта: труба стальная D89 мм, теплоноситель +95°C, подвал (t = +5°C), открытая прокладка, требуемая толщина по СП 61.13330.

Вывод: стекловата — самая дешёвая, но требует защитного покрытия от влаги и неудобна в монтаже (стеклянная пыль, нужны СИЗ). Каучук — дороже, но монтируется чисто и быстро, не требует дополнительной пароизоляции, служит 20+ лет.

Пример: изоляция теплотрассы 500 м в ППУ-скорлупе

Исходные данные: наружная теплотрасса, две трубы D219 мм (подача/обратка), теплоноситель 130/70°C, прокладка на высоких опорах. Требуется изоляция труб и защитный кожух.

Подбор. По СП 61.13330, для наружной прокладки при t = −28°C (расчётная зимняя, Москва) нормируемая плотность теплового потока — 35 Вт/м². Расчётная толщина ППУ — 60 мм. Скорлупа ППУ 60 мм с покрытием из оцинкованной стали 0,7 мм.

Расчёт материалов. Длина трассы: 500 м × 2 трубы = 1 000 м. Скорлупа ППУ: 1 000 м × 520 руб./м (цена скорлупы D219+60 мм с оцинковкой) = 520 000 руб. Опоры скользящие: 1 000 м / 4 м (шаг опор) = 250 шт. × 650 руб. = 162 500 руб. Фасонные элементы (отводы, переходы) — 12% = 62 400 руб. Монтаж: 25% от материалов = 186 000 руб.

Итого. Материалы + монтаж = 930 900 руб. Срок службы — 25 лет. Годовая экономия тепла по сравнению с минватой (старая изоляция): 1 400 Гкал × 1 800 руб./Гкал = 2 520 000 руб./год. Окупаемость: 930 900 / 2 520 000 = 0,37 года (4,5 месяца).

Нормативные документы

1. СП 61.13330.2012 «Тепловая изоляция оборудования и трубопроводов»
2. ГОСТ 12.1.005-88 «Санитарно-гигиенические требования к воздуху рабочей зоны»
3. ГОСТ Р 53295-2009 «Средства огнезащиты»
4. СП 131.13330.2018 «Строительная климатология» (расчётные температуры)
