Противопожарные клапаны для вентиляции: типы, монтаж, расчёт, цены

Противопожарные клапаны: назначение и классификация

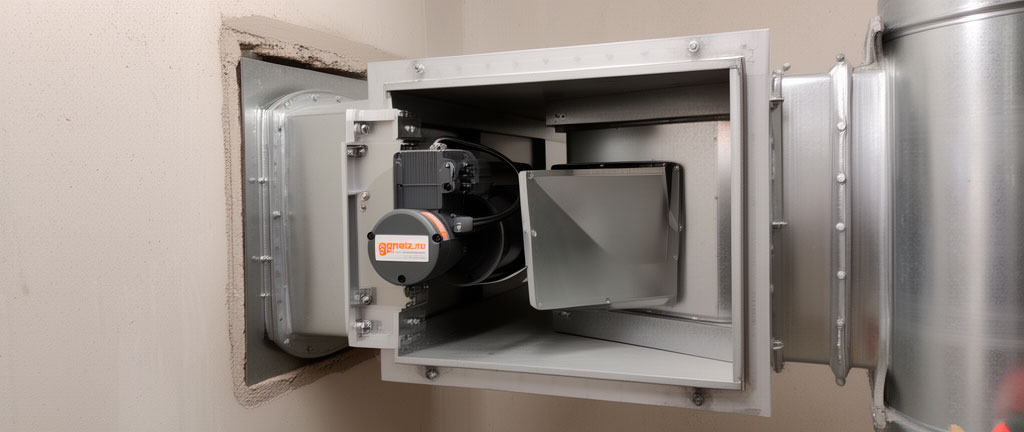

Противопожарный клапан — автоматическое устройство, устанавливаемое в воздуховодах систем вентиляции и дымоудаления в местах пересечения противопожарных преград. Его задача: при пожаре перекрыть сечение воздуховода и предотвратить распространение огня и дыма через вентиляционную систему в смежные помещения. Клапан — обязательный элемент любой вентиляционной системы здания выше двух этажей.

Статистика ФГБУ ВНИИПО (2024): неправильный подбор или некачественный монтаж клапанов — причина 23% замечаний ГПН к системам вентиляции. Штраф за неработающий клапан — до 200 000 руб. (ст. 20.4 КоАП РФ). При этом цена самого клапана — 3 000–15 000 руб., работы по замене — в 10 раз дороже.

Клапаны классифицируются по трём признакам: (1) по нормальному положению — нормально-открытые (НО, открыты всегда, закрываются при пожаре) и нормально-закрытые (НЗ, закрыты всегда, открываются при пожаре для дымоудаления); (2) по месту установки — канальные (внутри воздуховода) и стеновые (в проёме противопожарной стены); (3) по типу привода — с электроприводом, электромагнитной защёлкой, пружинным приводом с легкоплавкой вставкой.

Типы: нормально-открытые, нормально-закрытые, дымовые

• Нормально-открытый клапан (НО). Устанавливается в общеобменной вентиляции. В обычном режиме заслонка открыта, воздуховод функционирует. При срабатывании пожарной сигнализации электропривод закрывает заслонку. Предел огнестойкости EI60–EI120. Пример: воздуховод вытяжной вентиляции, проходящий через несколько этажей — на каждом пересечении перекрытия ставится НО-клапан.
• Нормально-закрытый клапан (НЗ). Устанавливается в системе дымоудаления. В обычном режиме заслонка закрыта. При пожаре открывается, обеспечивая удаление дыма из коридора или шахты. Предел огнестойкости EI90–EI180. Пример: шахта дымоудаления жилого дома — на каждом этаже клапан, открывающийся только на этаже пожара.
• Дымовой клапан. Подтип НЗ, специально спроектированный для удаления дыма. Отличается повышенной термостойкостью (работоспособен при температуре дымовых газов до +400°C в течение 120 минут), имеет особую геометрию заслонки для минимизации аэродинамического сопротивления.
• Противопожарный нормально-открытый двойного действия (ДУ). Редкий тип: в обычном режиме открыт, при пожаре закрывается, но по команде диспетчера может снова открыться для целенаправленного дымоудаления через общеобменную вентиляцию. Применяется в атриумах, торговых центрах.

Нормативная база: ГОСТ Р 53302, СП 7.13130

• ГОСТ Р 53302-2009 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость». Испытание: клапан монтируется в бетонную стену толщиной 200 мм, в печи создаётся стандартный температурный режим (t = 345 lg(8τ+1) + 20), регистрируется время до потери целостности (E) и теплоизолирующей способности (I). Клапан считается выдержавшим испытания, если сохранил EI в течение заявленного времени без прогаров и сквозных трещин.
• СП 7.13130.2013, пункты 6.11–6.18: где и какие клапаны устанавливать. Основные требования: клапаны ставятся в местах пересечения воздуховодами противопожарных преград (стен, перекрытий); предел огнестойкости клапана должен быть не менее предела преграды, но не менее EI15 (для зданий IV ст.), EI30–EI60 (для I–III ст.).
• Федеральный закон № 123-ФЗ, статья 85: общие требования к системам противодымной вентиляции.
• ГОСТ Р 53300-2009 — противодымная защита зданий, методы испытаний.

Сравнительная таблица: 10 моделей клапанов

Пример: расчёт клапанов для вентиляции паркинга

Исходные данные: подземный паркинг на 200 машиномест, 6 000 м², 2 пожарных отсека. Система вытяжной вентиляции: 4 магистральных воздуховода 800×500 мм, каждый проходит через противопожарную стену между отсеками. Система дымоудаления: 2 шахты 1 000×800 мм, забор дыма через НЗ-клапаны 800×600 мм (по 4 на шахту).

Расчёт НО-клапанов (общеобменная вытяжка). 4 воздуховода × 2 пересечения стены (вход и выход) = 8 НО-клапанов. Тип: канальный КП-1, 800×500, EI60. Стоимость: 8 × 5 800 руб. (цена для сечения 800×500) = 46 400 руб.

Расчёт НЗ-клапанов (дымоудаление). 2 шахты × 4 клапана = 8 НЗ-клапанов. Тип: дымовой КПД-3, 800×600, EI90. Стоимость: 8 × 9 800 руб. = 78 400 руб. Плюс пульт управления дымоудалением (ПУД): 1 шт. × 65 000 руб. = 65 000 руб.

Итого. Оборудование: 189 800 руб. Монтаж + пусконаладка: ~120 000 руб. Общий бюджет: ~310 000 руб. на систему клапанов для паркинга. Контроль: ~1 550 руб./машиноместо — менее 0,1% стоимости машиноместа в Москве (2025: ~2 млн руб.).

Нормативные документы

1. ГОСТ Р 53302-2009 «Клапаны противопожарные вентиляционных систем»
2. СП 7.13130.2013 «Отопление, вентиляция, кондиционирование»
3. Федеральный закон № 123-ФЗ
4. ГОСТ Р 53300-2009 «Противодымная защита»
