Огнезащита кабельных линий: нормы, покрытия, расчёт расхода

Кабель: источник пожара и путь его распространения

Кабельные линии — особый противопожарный риск, сочетающий две угрозы. Угроза 1: сам кабель может стать источником зажигания при коротком замыкании (дуга с температурой 3 000–5 000°C прожигает изоляцию, поджигает соседние кабели). Угроза 2: горящая изоляция кабеля (ПВХ, полиэтилен) выделяет густой чёрный дым с высоким содержанием HCl (до 300 мг/г ПВХ) — этот дым блокирует пути эвакуации и выводит из строя электронику даже в отсеках, куда пламя не проникло.

Пожар в кабельном коллекторе московского ЦОД (сентябрь 2023): выгорело 800 м кабельных линий, дата-центр обесточен на 14 часов — убытки около 1,2 млрд руб. Причина: отсутствие огнезащитного покрытия на кабелях в непроходном коллекторе. С тех пор требования к огнезащите кабелей в ЦОДах и на критической инфраструктуре ужесточены.

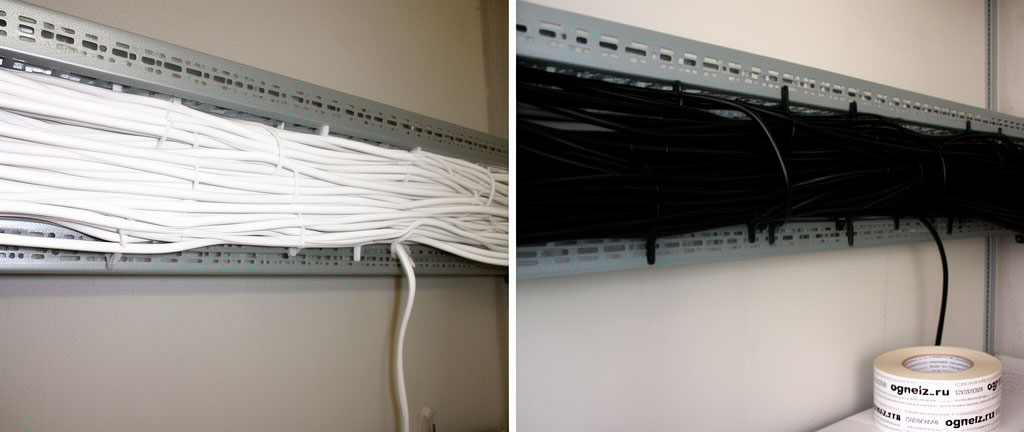

Важное различие: огнестойкость кабеля (сохранение функциональности при пожаре — для систем пожаротушения, оповещения, дымоудаления) и нераспространение горения (кабель не горит сам и не передаёт пламя). Первое достигается применением специальных кабелей (типа ОКЛ — огнестойкие кабельные линии), второе — огнезащитными покрытиями обычных кабелей в лотках и коробах.

Нормативная база: ГОСТ Р 53309, ПУЭ, ФЗ-123

• ГОСТ Р 53309-2009 «Здания и фрагменты зданий. Метод натурных огневых испытаний. Общие требования» — содержит методологию испытаний кабельных проходок.
• ГОСТ Р 53310-2009 «Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности».
• ГОСТ Р 53311-2009 «Кабельные проходки огнестойкие. Метод испытаний на огнестойкость».
• ГОСТ 31565-2012 (IEC 60331) «Испытания кабелей на огнестойкость» — для кабелей, сохраняющих функциональность в условиях пожара.
• ГОСТ Р 53316-2009 «Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытаний».
• ГОСТ IEC 60332 — серия стандартов на нераспространение горения одиночного кабеля и пучка кабелей.
• ПУЭ (7-е издание), глава 2.1 — общие требования к прокладке кабелей, включая противопожарные расстояния и защиту.
• Федеральный закон № 123-ФЗ, статья 82 — требования к кабельным проходкам, статья 86 — требования к прокладке кабелей в зданиях.

Огнестойкие, не распространяющие горение, безгалогенные

• Огнестойкий кабель (индекс FR — Fire Resistant). Сохраняет работоспособность в течение 30–180 минут при температуре пожара (750–850°C). Конструкция: медная жила, обмотка слюдосодержащей лентой, изоляция из силиконовой резины или керамообразующего полимера, оболочка с низким дымообразованием. Применение: системы противопожарной автоматики (пожаротушение, дымоудаление, оповещение). Маркировка: ВВГнг(А)-FRLS, КПСнг(А)-FRHF.
• Кабель, не распространяющий горение (индекс нг — не горючий). После удаления источника пламени затухает сам, не распространяя горение по длине. Индексы по ГОСТ 31565: нг(A) — наивысшая категория (пучок кабелей затухает за ≤40 минут), нг(B) — средняя, нг(C) — низшая, нг(D) — для одиночного кабеля. Применяется для всей силовой и осветительной проводки в жилых и общественных зданиях.
• Безгалогенный кабель (индекс HF — Halogen Free, или LS — Low Smoke). Изоляция не содержит галогенов (хлор, фтор, бром), при горении выделяет минимальное количество токсичного дыма. Показатель светопропускания дыма — не менее 40% (для LS), 50% (для HF). Применение: места массового пребывания людей (метро, аэропорты, торговые центры).
• Кабель с пониженной пожарной опасностью (LTx — Low Toxicity). Дополнительно к отсутствию галогенов имеет низкий индекс токсичности продуктов горения (HCL ≤5,0). Применяется в больницах, школах, детских садах.

Сравнительная таблица: 8 систем огнезащиты кабелей

Пример: огнезащита кабельных линий в офисном здании

Исходные данные: офисное здание 7 этажей, 3 500 м². Кабельные трассы: 3 вертикальных стояка в шахтах (каждый — 2 лотка 400 мм × 7 этажей × 3,5 м/этаж), горизонтальные магистрали по коридорам (суммарно 240 м лотков 300 мм). Суммарная площадь поверхности кабельных пучков (рассчитана по таблицам для лотков 400 мм — 1,5 м²/м.п., для 300 мм — 1,1 м²/м.п.):

• Вертикаль: 3 × 2 × 7 × 3,5 × 1,5 = 220,5 м²
• Горизонталь: 240 × 1,1 = 264 м²
• Итого: ~485 м² поверхности кабелей

Выбор системы: XotPipe Cable-P, расход 1,2 кг/м². 485 м² × 1,2 = 582 кг. Цена материала: 582 × 780 = 453 960 руб. Нанесение в 2 слоя кистью/валиком (~8 м²/ч на человека): 485 × 2 / 8 = 121 чел.-ч. Работа: 121 × 600 руб./ч = 72 600 руб. Итого: ~527 000 руб.

Контроль эффективности. Через 10 суток после нанесения производится выборочное испытание (1 образец с каждого этажа) — кабель поджигается газовой горелкой, засекается время горения и длина повреждённого участка. Критерий: горение не распространяется более чем на 1,5 м от точки воздействия. При несоответствии трасса перекрашивается полностью.

Нормативные документы

1. ГОСТ Р 53310-2009 «Кабельные проходки»
2. ГОСТ Р 53311-2009 «Кабельные проходки огнестойкие»
3. ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»
4. ГОСТ Р 53316-2009 «Сохранение работоспособности кабельных линий при пожаре»
5. Федеральный закон № 123-ФЗ
6. ПУЭ, 7-е издание
