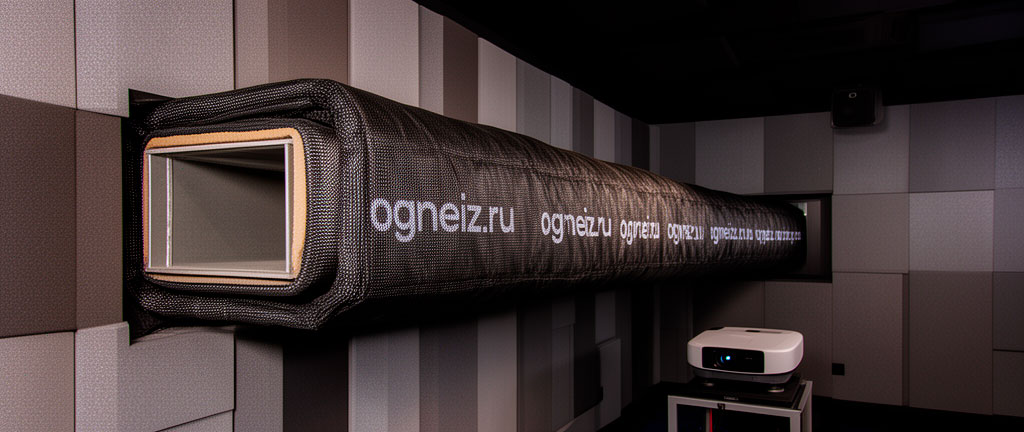

Акустическая изоляция трубопроводов: нормы, материалы, расчёт шумоподавления

Акустическая изоляция трубопроводов: двойная функция

Трубопроводные системы — мощный источник шума в здании, который часто недооценивают. Шум от воды в трубах (60–75 дБА при скорости потока >2,5 м/с), вибрация насосов (до 90 дБА), гидроудары (до 110 дБА — болевой порог) передаются по трубам как по волноводу на десятки метров. Житель 20-го этажа слышит, как сосед на 5-м этаже открыл кран — это не анекдот, а реальная проблема акустически не изолированных стояков.

Нормы СП 51.13330.2011 «Защита от шума» устанавливают предельно допустимые уровни шума: для жилых комнат в дневное время — 40 дБА, ночью — 30 дБА. Трубопроводный стояк без акустической изоляции в режиме максимального водоразбора даёт 45–55 дБА — превышение на 5–15 дБА, штраф от Роспотребнадзора до 100 000 руб. по ст. 6.4 КоАП РФ.

Акустическая изоляция трубопроводов решает две задачи одновременно: (1) гасит воздушный шум от потока жидкости внутри трубы — за счёт массы и вязкоупругих свойств изоляционного слоя; (2) гасит структурный шум (вибрацию) — за счёт упругой развязки трубы от строительных конструкций через виброизолирующие хомуты и прокладки. В отличие от чисто тепловой изоляции, акустическая требует большей поверхностной плотности (m_s ≥ 8 кг/м²) и высокого коэффициента звукопоглощения (α_w ≥ 0,7 в диапазоне 250–4 000 Гц).

Физика шума: воздушный, структурный, гидродинамический

• Воздушный шум. Звуковые волны, излучаемые вибрирующей стенкой трубы в воздух помещения. Частотный спектр — 125–4 000 Гц. Источники: турбулентность потока в месте сужения, кавитация в насосе. Изоляция: тяжёлая оболочка (свинец, битумно-каучуковая мембрана), работающая по принципу «масса-пружина-масса». Каждый кг поверхностной плотности даёт +3–4 дБ снижения шума.
• Структурный шум. Вибрации, передающиеся от трубы в строительные конструкции через жёсткие опоры и хомуты, а от конструкций — в воздух помещения. Частотный спектр — 20–500 Гц. Самый трудногасимый тип шума. Изоляция: упругие виброизолирующие прокладки (резина EPDM, силикон) в местах крепления трубы к конструкциям + обёртывание трубы акустическим матом для снижения амплитуды вибрации.
• Гидродинамический шум. Звук, генерируемый потоком жидкости в трубе (турбулентные пульсации давления). Прямо пропорционален квадрату скорости потока. При скорости >1,5 м/с шум становится заметным (>35 дБА). Изоляция: увеличение диаметра трубы (снижение скорости) + наружный акустический слой. Спектр — широкополосный, 500–8 000 Гц.

Нормирование: СП 51.13330, СанПиН, СНиП 23-03

• СП 51.13330.2011 «Защита от шума» — основной документ. Таблица 1: допустимые уровни звукового давления в октавных полосах и эквивалентные уровни звука. Для жилых комнат: L_A_equiv = 40 дБА (день), 30 дБА (ночь). Для офисных помещений: 50 дБА (день). Для больничных палат: 35 дБА (день), 25 дБА (ночь).
• СанПиН 1.2.3685-21 «Гигиенические нормативы» — дублирует нормы с привязкой к времени суток.
• СНиП 23-03-2003 «Защита от шума» — старая редакция, но на неё до сих пор ссылаются многие проекты (п. 9.10: трубопроводы в жилых зданиях должны прокладываться в шахтах с нормируемой звукоизоляцией).
• ГОСТ 12.1.003-2014 «Шум. Общие требования безопасности» — для производственных помещений.
• ГОСТ 27296-2012 «Защита от шума в строительстве. Звукоизоляция ограждающих конструкций» — методы измерения.

Сравнительная таблица: 6 акустико-изоляционных систем

Пример: шумоизоляция трубопроводов насосной станции ЖК

Исходные данные: насосная станция холодного водоснабжения (3 насоса Grundfos CR 15-5, Q=15 м³/ч, H=50 м, N=4 кВт каждый) в подвале жилого комплекса. Над насосной — квартиры 1-го этажа. Трубопроводы: всасывающие D200 (6 м), напорные D150 (12 м). Уровень звука от насосной при работе 3 насосов: 88 дБА (измерено шумомером). Требование в квартирах 1-го этажа: не более 35 дБА.

Мероприятия: (1) Виброизоляция насосных агрегатов — пружинные виброопоры с частотой собственных колебаний 3 Гц, снижение на 15–18 дБ. (2) Виброразвязка трубопроводов — хомуты с EPDM-вставкой на всех опорах (шаг 2 м: 18 опор). (3) Акустическая изоляция труб — мат XotPipe WM-Acoustic 40 мм на всей длине труб в пределах насосной (18 м). (4) Упругие вставки (компенсаторы) на всасывающем и напорном патрубках каждого насоса.

Расчёт. Маты WM-Acoustic: 18 м × 2 трубы = 36 м.п. × 410 руб. = 14 760 руб. Виброхомуты: 18 шт. × 250 руб. = 4 500 руб. Компенсаторы: 6 шт. × 3 800 руб. = 22 800 руб. Виброопоры насосов: 3 × 12 000 руб. = 36 000 руб. Итого материалы: ~78 000 руб.

Результат. Расчётное снижение суммарного шума в квартирах: с 88 дБА до 32 дБА (ниже нормы 35 дБА). Окупаемость: 0 руб. — это требование норм, а не опция.

Нормативные документы

1. СП 51.13330.2011 «Защита от шума»
2. СанПиН 1.2.3685-21 «Гигиенические нормативы»
3. ГОСТ 27296-2012 «Звукоизоляция ограждающих конструкций»
4. ГОСТ 12.1.003-2014 «Шум. Общие требования безопасности»
